Esnek Kaplin

Esnek Kaplin Nedir??

Elastik kaplinler olarak da bilinen esnek kaplinler, endüstriyel iletim sistemlerinde yer değiştirme dengeleme ve titreşim sönümleme sağlayan esnek bağlantı bileşenleridir. Öncelikle tahrik eden ve tahrik edilen milleri bağlamak, torku ve hızı istikrarlı bir şekilde iletmek için kullanılırlar. Rijit kaplinlerin sert iletim modundan farklı olarak, esnek kaplinler, başlatma ve kapatma şoklarını, yük titreşimlerini ve yüksek-frekans rezonansını emerken, ekipmanın çalışmasından kaynaklanan eksenel, radyal ve açısal yanlış hizalamayı otomatik olarak telafi etmek için elastik gövdelerin veya esnek metal yapıların hafif deformasyonuna dayanır.

Şaft aşınması, yatağın aşırı ısınması, anormal gürültü, şanzıman sıkışması ve büyük ölçüde azalan kullanım ömrü gibi ekipman yanlış hizalama hatalarından kaynaklanan sektördeki sıkıntı noktalarını tamamen çözerler. Beş temel avantaja sahiptirler: sıfır-boşluklu iletim, titreşim ve gürültü azaltma, yağlama- gerektirmeden çalışma, yüksek kurulum toleransı ve düşük bakım maliyetleri. Fabrikamız, 18 yıldır hassas servo sürücüleri, genel endüstriyel uygulamaları, ağır-ağır iş-iş uygulamalarını ve yüksek-hız, yüksek-sıcaklık uygulamalarını kapsayan esnek kaplinlerin hassas Ar-Ge'si ve üretimiyle yakından ilgilenmektedir. Tüm ürünlerimiz milyonlarca yorulma testinden, tork doğruluğu testinden ve sapma dengeleme ölçümlerinden geçmiştir; bu da onları otomasyon, akıllı üretim, akışkan ekipman ve ağır makine uygulamaları için uygun hale getirir.

Esnek Kaplin Çeşitleri

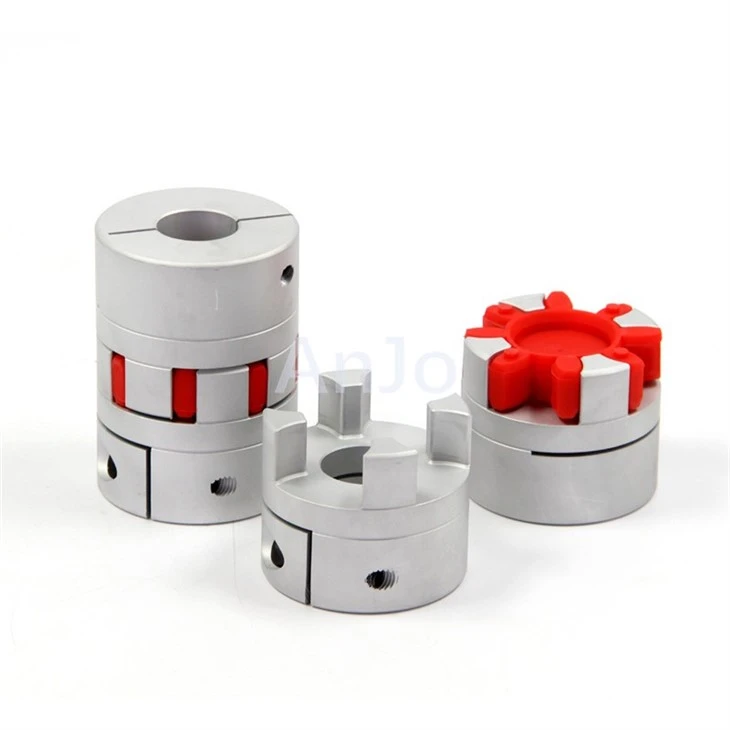

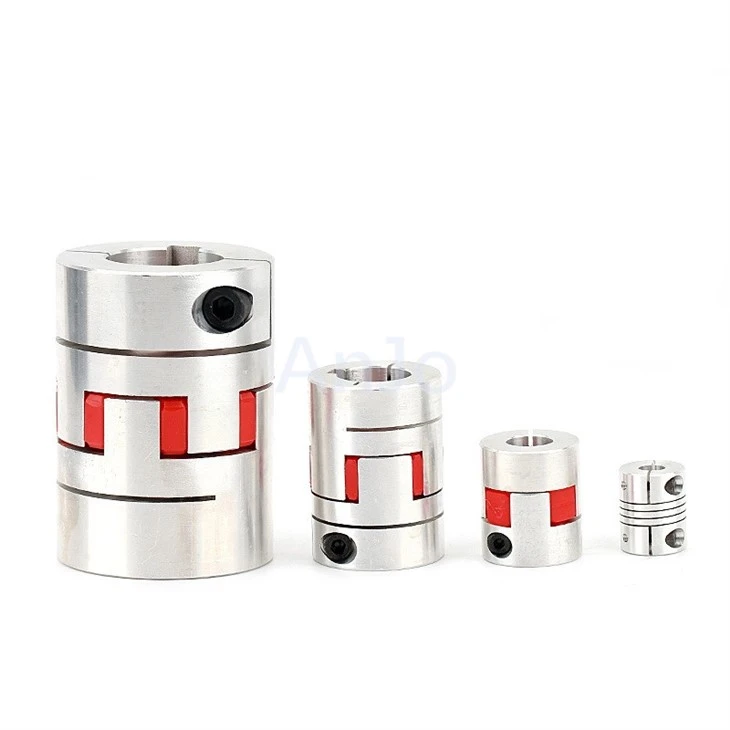

1. Erik Çiçeği Esnek Kaplin (Elastik Pençe Tipi)

Alüminyum alaşımlı çift tırnaklı göbek ve poliüretan elastik pedden oluşan bu kaplin, kompakt bir yapıya, kolay montaj ve sökme işlemine ve yüksek hata toleransına sahiptir. Elastomerin ekstrüzyon deformasyonu yoluyla esnek iletim sağlar, hafif hizalama bozukluklarını etkili bir şekilde telafi eder, başlatma{2}}durdurma etkilerini tamponlar ve iletim gürültüsünü azaltır. Standart konfigürasyon, yüksek-esneklik, aşınmaya-dirençli PU elastomeri içerir; bu, -yaşlanmayı önleyici, ekstrüzyona-dirençli ve kolayca kırılmaz, bu da onu en çok yönlü esnek bağlantı haline getirir. Hafif endüstriyel otomasyonda servo motorlar, step motorlar, küçük taşıma ekipmanları, paketleme makineleri ve genel hassas iletim uygulamaları için uygundur. Mükemmel değer sunan eksiksiz bir spesifikasyon yelpazesi mevcuttur.



2. Diyafram Esnek Kaplin (Metal Laminat Tip)

Çok-katmanlı paslanmaz çelik metal laminat yapı kullanan bu kaplin, elastik kauçuk parçalar olmadan-tüm metal bileşenleri kullanır. Tork aktarımı ve yanlış hizalama telafisi, metal diyaframın esnek deformasyonu yoluyla sağlanır. Sıfır boşluk, yüksek hassasiyet, yüksek sıcaklık direnci, bakım gerektirmeyen çalışma ve yaşlanmayı önleme özellikleri- içerir, kauçuğun eskimesini ve arıza sorunlarını ortadan kaldırır ve iletim doğruluğunda hiçbir azalma olmamasını sağlar. Yüksek-hızlı hassas takım tezgahları, hassas aletler, ileri{8}}otomatik ekipmanlar, yüksek-sıcaklık koşulları ve 24-saat sürekli çalışma gerektiren yüksek-hassas iletim senaryoları için uygun olan bu, yüksek hassasiyetli ekipmanlar için tercih edilen sert-esnek uyumlu kaplindir.



3. Körüklü Esnek Kaplin:

Alüminyum alaşımlı flanşlara sahip entegre paslanmaz çelik körük yapısına sahip olan bu kaplin, olağanüstü elastik deformasyon kapasitesine ve sıradan kaplinlerinkini çok aşan üç eksenli sapma dengeleme doğruluğuna sahiptir. Tüm aralık boyunca sıfır-boşluklu iletim, hassas tork tepkisi sunar ve iletim gecikmesi yaşanmaz. Ultra-yüksek eşeksenlilik uyarlanabilirliğine sahiptir ve küçük kurulum hatalarını düzeltebilir. Kodlayıcılar, test cihazları, hassas CNC ekipmanı, mikro servo sistemleri ve son derece yüksek iletim doğruluğu, senkronizasyon ve hassasiyet gerektiren diğer ultra-hassas uygulamalar için uygundur.



4. Pimi-Montajlı Esnek Kaplin:

Esnek bir tampon ortamı olarak naylon veya kauçuk pimler kullanan bu kaplin, yüksek yapısal güç, güçlü darbe direnci ve yüksek torklu yük kapasitesi sunar. Daha büyük kurulum hizalama hatalarına izin verir, mükemmel hata toleransı gösterir ve ağır iş ekipmanının-başlatılması ve kapatılması sırasında güçlü darbe yüklerini emerek-şaft sistemine sert temas hasarını önler. Fanlar, su pompaları, hava kompresörleri, hız düşürücüler ve ağır endüstriyel taşıma ekipmanları gibi orta ila ağır yükler, yüksek tork ve çalışma koşullarındaki büyük dalgalanmaların olduğu genel endüstriyel senaryolar için uygundur.



- Esnek şok emilimi ve tamponlama, tüm makine için aşırı yük koruması.

Elastomerlerin veya metal esnek yapıların esnek deformasyon özelliklerinden yararlanarak ekipmanın başlatılması ve kapatılması, ani yük değişiklikleri ve yüksek-frekanslı çalışma rezonansı sırasındaki şokları emebilir. Ekipman ani aşırı yük veya sıkışma darbeleriyle karşılaştığında, esnek yapı kuvveti tamponlayabilir ve dağıtabilir, motora, redüktöre ve ana mile zarar verebilecek sert tork iletimini önleyebilir, böylece pasif aşırı yük koruması sağlar ve ekipman arızası ve arıza süresi olasılığının yanı sıra bakım maliyetlerini de önemli ölçüde azaltır.

- Bakım-gerektirmeyen tasarım, yağlama yok, aşınma yok.

Düzenli yağlama gerektiren, yağ sızıntılarına ve kirlenmeye eğilimli olan ve bakımı zahmetli olan dişli kaplinler ve dişli kaplinlerle karşılaştırıldığında, esnek kaplin serimizin tamamı yağlama, düzenli bakım gerektirmez ve kolayca hasar görebilecek veya tükenebilir yapılara sahip değildir. Metal diyafram modeli kauçuğun eskimesi sorununu ortadan kaldırırken, poliüretan modeli yorulmaya-dayanıklı ve eskimeye-dirençlidir ve 24-saat sürekli çalışmaya olanak tanır. Gözetimsiz otomatik üretim hatları ve her türlü hava koşuluna uygun endüstriyel ekipmanlar için uygundur.

- Yüksek kurulum toleransı, uygun hata ayıklama, maliyet azaltma ve verimlilik artışı.

Rijit kaplinlerin kurulum doğruluğu açısından son derece yüksek gereksinimleri vardır ve en ufak bir sapma bile ekipmanın arızalanmasına neden olabilir; esnek kaplinler yerleşik-deformasyon dengeleme yeteneklerine sahiptir ve kurulum, ultra-yüksek hassasiyette kalibrasyon gerektirmez. Yüksek hata toleransına sahiptirler, hata ayıklaması kolaydır ve sökülüp takılması uygundur. Kurulum ve değiştirme işlemini tek bir kişi tamamlayabilir, bu da ekipmanın montajı, bakımı ve değiştirilmesi için gereken süreyi büyük ölçüde kısaltır ve işletmelerin işçilik, işletme ve bakım maliyetlerini azaltır.
